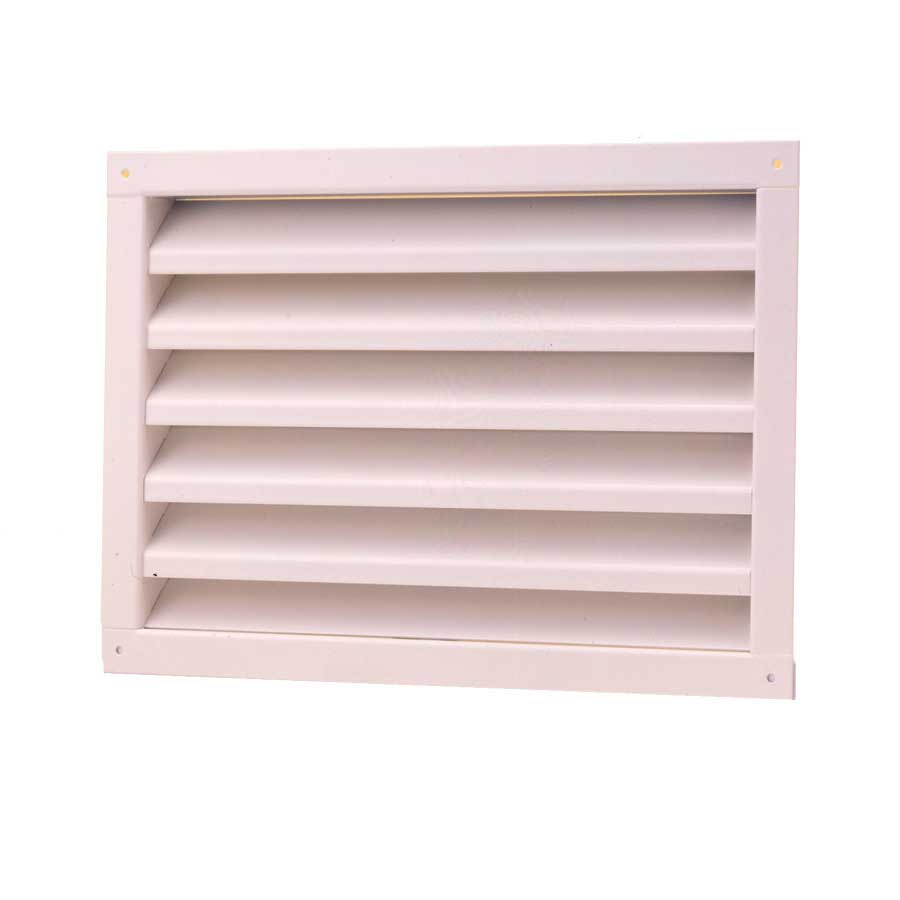

IM-ZL-S型 / IM-ZL-SUS型 水切無しガラリ
水切りなしのビス納まり固定ルーバー。各種サイズごとにスチール製、ステンレス製をご用意。オプションで防虫アミ付き、塗装付きも可能です。
IM-ZL-S型スチール水切無しガラリ
| 品番 | 3020 | 3030 | 4020 | 4030 | 4040 | |
|---|---|---|---|---|---|---|
| 寸法 (mm) |
A | 310 | 310 | 410 | 410 | 410 |
| B | 210 | 310 | 210 | 310 | 410 | |
| C | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | |
| D | 40 | 40 | 40 | 40 | 40 | |
| 換気面積(cm2) | 228.00 | 362.00 | 304.00 | 483.20 | 660.00 | |
| 品番 | 5020 | 5030 | 6020 | 6030 | 6040 | |
|---|---|---|---|---|---|---|
| 寸法 (mm) |
A | 510 | 510 | 610 | 610 | 610 |
| B | 210 | 310 | 210 | 310 | 410 | |
| C | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | |
| D | 40 | 40 | 40 | 40 | 40 | |
| 換気面積(cm2) | 380.00 | 604.00 | 456.00 | 724.80 | 990.00 | |
商品価格一覧
- 表示価格は定価であり、消費税・送料が別途必要となります。 ※送料
- アミ付きはSUS-304 16メッシュ
- 塗装付きはアイエムカラーからご指定ください。
- 指定色塗装をご希望の場合は、別途調色料代がかかります。お見積致しますのでこちらからお問合せ下さい。
- 指定色塗装は、日本塗料工業会の番号にてお願いいたします。
- 受：受注生産品
※※ご注意ください※※
弊社製品を無断で掲載しているサイトが確認されております。
弊社の許可無く「アイエム換気口」ブランドの製品を掲載することはご遠慮願います。
↓↓ タブをクリックすると仕様ごとの金額一覧に切り替えることができます ↓↓
標準品
- ZL-S3020受
- 定価：11,300円
- ZL-S3030受
- 定価：14,400円
- ZL-S4020受
- 定価：13,500円
- ZL-S4030受
- 定価：15,400円
- ZL-S4040受
- 定価：19,600円
- ZL-S5020受
- 定価：16,500円
- ZL-S5030受
- 定価：18,900円
- ZL-S6020受
- 定価：19,400円
- ZL-S6030受
- 定価：21,700円
- ZL-S6040受
- 定価：26,000円
アミ付き
- ZL-S3020N受
（アミ付き） - 定価：15,400円
- ZL-S3030N受
（アミ付き） - 定価：19,600円
- ZL-S4020N受
（アミ付き） - 定価：18,700円
- ZL-S4030N受
（アミ付き） - 定価：21,300円
- ZL-S4040N受
（アミ付き） - 定価：26,500円
- ZL-S5020N受
（アミ付き） - 定価：22,500円
- ZL-S5030N受
（アミ付き） - 定価：25,800円
- ZL-S6020N受
（アミ付き） - 定価：26,200円
- ZL-S6030N受
（アミ付き） - 定価：29,400円
- ZL-S6040N受
（アミ付き） - 定価：34,500円
塗装付き
- ZL-S3020P受
（塗装付き） - 定価：15,600円
- ZL-S3030P受
（塗装付き） - 定価：20,500円
- ZL-S4020P受
（塗装付き） - 定価：19,400円
- ZL-S4030P受
（塗装付き） - 定価：24,900円
- ZL-S4040P受
（塗装付き） - 定価：32,800円
- ZL-S5020P受
（塗装付き） - 定価：25,700円
- ZL-S5030P受
（塗装付き） - 定価：30,700円
- ZL-S6020P受
（塗装付き） - 定価：29,600円
- ZL-S6030P受
（塗装付き） - 定価：35,200円
- ZL-S6040P受
（塗装付き） - 定価：43,700円
塗装 + アミ付き
- ZL-S3020PN受
（塗装 + アミ付き） - 定価：19,700円
- ZL-S3030PN受
（塗装 + アミ付き） - 定価：25,800円
- ZL-S4020PN受
（塗装 + アミ付き） - 定価：24,600円
- ZL-S4030PN受
（塗装 + アミ付き） - 定価：30,900円
- ZL-S4040PN受
（塗装 + アミ付き） - 定価：39,700円
- ZL-S5020PN受
（塗装 + アミ付き） - 定価：31,700円
- ZL-S5030PN受
（塗装 + アミ付き） - 定価：37,500円
- ZL-S6020PN受
（塗装 + アミ付き） - 定価：36,600円
- ZL-S6030PN受
（塗装 + アミ付き） - 定価：42,800円
- ZL-S6040PN受
（塗装 + アミ付き） - 定価：52,300円
IM-ZL-SUS型ステンレス水切無しガラリ
| 品番 | 3020 | 3030 | 4020 | 4030 | 4040 | |
|---|---|---|---|---|---|---|
| 寸法 (mm) |
A | 310 | 310 | 410 | 410 | 410 |
| B | 210 | 310 | 210 | 310 | 410 | |
| C | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
| D | 40 | 40 | 40 | 40 | 40 | |
| 換気面積(cm2) | 234.00 | 396.60 | 312.00 | 492.80 | 677.60 | |
| 品番 | 5020 | 5030 | 6020 | 6030 | 6040 | |
|---|---|---|---|---|---|---|
| 寸法 (mm) |
A | 510 | 510 | 610 | 610 | 610 |
| B | 210 | 310 | 210 | 310 | 410 | |
| C | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
| D | 40 | 40 | 40 | 40 | 40 | |
| 換気面積(cm2) | 390.00 | 616.00 | 468.00 | 739.20 | 1016.40 | |
商品価格一覧
- 表示価格は定価であり、消費税・送料が別途必要となります。 ※送料
- アミ付きはSUS-304 16メッシュ
- 塗装付きはアイエムカラーからご指定ください。
- 指定色塗装をご希望の場合は、別途調色料代がかかります。お見積致しますのでこちらからお問合せ下さい。
- 指定色塗装は、日本塗料工業会の番号にてお願いいたします。
- 受：受注生産品
※※ご注意ください※※
弊社製品を無断で掲載しているサイトが確認されております。
弊社の許可無く「アイエム換気口」ブランドの製品を掲載することはご遠慮願います。
↓↓ タブをクリックすると仕様ごとの金額一覧に切り替えることができます ↓↓
標準品
- ZL-SUS3020受
- 定価：23,400円
- ZL-SUS3030受
- 定価：31,900円
- ZL-SUS4020受
- 定価：25,000円
- ZL-SUS4030受
- 定価：32,800円
- ZL-SUS4040受
- 定価：40,800円
- ZL-SUS5020受
- 定価：37,200円
- ZL-SUS5030受
- 定価：47,300円
- ZL-SUS6020受
- 定価：43,800円
- ZL-SUS6030受
- 定価：52,700円
- ZL-SUS6040受
- 定価：62,400円
アミ付き
- ZL-SUS3020N受
（アミ付き） - 定価：27,600円
- ZL-SUS3030N受
（アミ付き） - 定価：37,000円
- ZL-SUS4020N受
（アミ付き） - 定価：30,300円
- ZL-SUS4030N受
（アミ付き） - 定価：38,700円
- ZL-SUS4040N受
（アミ付き） - 定価：47,600円
- ZL-SUS5020N受
（アミ付き） - 定価：43,400円
- ZL-SUS5030N受
（アミ付き） - 定価：54,100円
- ZL-SUS6020N受
（アミ付き） - 定価：50,700円
- ZL-SUS6030N受
（アミ付き） - 定価：60,300円
- ZL-SUS6040N受
（アミ付き） - 定価：71,000円
塗装付き
- ZL-SUS3020P受
（塗装付き） - 定価：31,400円
- ZL-SUS3030P受
（塗装付き） - 定価：43,100円
- ZL-SUS4020P受
（塗装付き） - 定価：34,000円
- ZL-SUS4030P受
（塗装付き） - 定価：44,300円
- ZL-SUS4040P受
（塗装付き） - 定価：55,000円
- ZL-SUS5020P受
（塗装付き） - 定価：50,300円
- ZL-SUS5030P受
（塗装付き） - 定価：63,900円
- ZL-SUS6020P受
（塗装付き） - 定価：59,200円
- ZL-SUS6030P受
（塗装付き） - 定価：71,000円
- ZL-SUS6040P受
（塗装付き） - 定価：84,300円
塗装 + アミ付き
- ZL-SUS3020PN受
（塗装 + アミ付き） - 定価：35,500円
- ZL-SUS3030PN受
（塗装 + アミ付き） - 定価：48,200円
- ZL-SUS4020PN受
（塗装 + アミ付き） - 定価：39,000円
- ZL-SUS4030PN受
（塗装 + アミ付き） - 定価：50,300円
- ZL-SUS4040PN受
（塗装 + アミ付き） - 定価：61,900円
- ZL-SUS5020PN受
（塗装 + アミ付き） - 定価：56,100円
- ZL-SUS5030PN受
（塗装 + アミ付き） - 定価：70,700円
- ZL-SUS6020PN受
（塗装 + アミ付き） - 定価：65,900円
- ZL-SUS6030PN受
（塗装 + アミ付き） - 定価：78,600円
- ZL-SUS6040PN受
（塗装 + アミ付き） - 定価：92,900円
