アルミ製シーリングハッチ IM-IK-CXB/CXBW
IM-IK-CXB型/IM-IK-CXBW型
- アルミ製
- 大型気密タイプの天井点検口
- 改正省エネルギー基準に適した気密性能
- 気密性能(JIS A4706)A-4等級相当
- フリーハンガー(吊り金具)の採用で取付位置自由
- 遮音目的としても使用可能
- Wヒンジ構造の採用により、大きな開口面積と開口角度を実現
| 部材 | 材質 | 仕上げ |
|---|---|---|
| 内枠・外枠 | A6063S-T5 | 陽極酸化皮膜 (※IK-CXBWはホワイト色粉体塗装) |
| ヒンジ材 | A6063S-T5 | 陽極酸化皮膜 |
| コインロック | ZDC2 | 電気亜鉛めっき |
| 脱落防止金具 | SPCC | 電気亜鉛めっき |
| ボード押え | SPCC | 電気亜鉛めっき |
| ボード押えアングル | A6063S-T5 | 陽極酸化皮膜6µm |
| 気密材 | EPDM発泡体 | |
| ハンガー | SPCC | 電気亜鉛めっき |

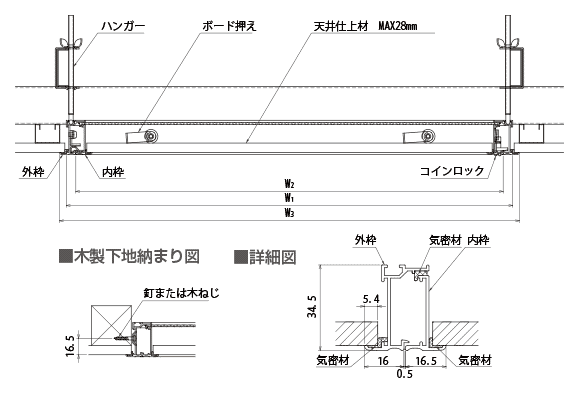

| 品番 | 寸法 | 付属部品数 | ||||
|---|---|---|---|---|---|---|
| W1 | W2 | W3 | 開口寸法 | 内枠用ボード寸法 | ハンガー | |
| IK-CXB-30 | 300 | 280.8 | 313.8 | 303 | 259 | 4 |
| IK-CXBW-30 | ||||||
| IK-CXB-45 | 451 | 431.8 | 464.8 | 454 | 410 | 4 |
| IK-CXBW-45 | ||||||
| IK-CXB-60 | 603 | 583.8 | 616.8 | 606 | 562 | 4 |
| IK-CXBW-60 | ||||||
| IK-CXB-24 | 397X512 | 377.8X492.8 | 410.8X525.8 | 400X515 | 356X471 | 4 |
| IK-CXBW-24 | ||||||
商品価格一覧
- 表示価格は定価であり、消費税・送料が別途必要となります。 ※送料
- 受：受注生産品
↓↓ タブをクリックすると仕様ごとの金額一覧に切り替えることができます ↓↓
シルバー色
- 品番：IM-IK-CXB-30受
- 定価：11,000円
- 品番：IM-IK-CXB-45受
- 定価：12,800円
- 品番：IM-IK-CXB-60受
- 定価：16,100円
- 品番：IM-IK-CXB-24受
- 定価：12,800円
ホワイト色
- 品番：IM-IK-CXBW-30受
- 定価：11,000円
- 品番：IM-IK-CXBW-45受
- 定価：12,800円
- 品番：IM-IK-CXBW-60受
- 定価：16,100円
- 品番：IM-IK-CXBW-24受
- 定価：12,800円
